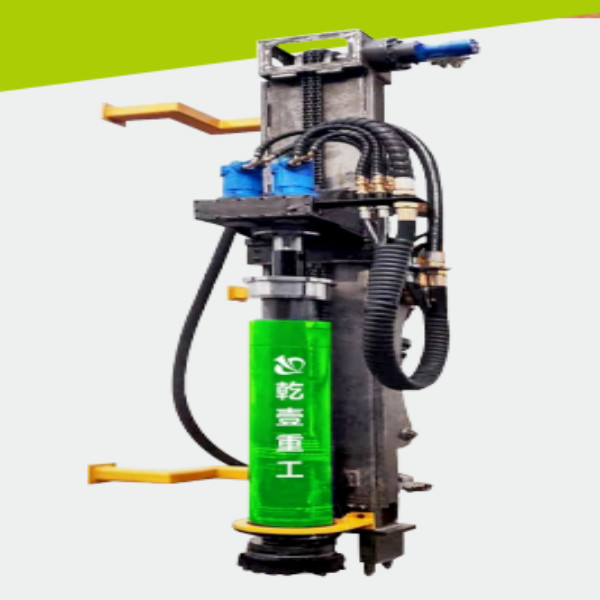

Análise de ponto brilhante automatizada da operação da perfuração de rocha:
1.To realizam a mudança da máquina de perfuração da máquina escavadora, e na mesma trilha acima do intercâmbio da multi-máquina (broca do corte, broca do impacto, broca),
para conseguir uma máquina de múltiplos propósitos
a transformação 2.The da máquina escavadora não afeta a função original da máquina escavadora, nenhuma necessidade de ir ao segundo braço, mais conveniente
substituição (30 minutos podem ser restaurados à máquina escavadora), a instalação e desmontagem convenientes, velocidade de furo rápida, menos energia
consumo
cilindro do óleo do balanço 3.Add, de modo que quando a máquina escavadora parar em inclinações diferentes, possa manter o vertical de furo.
ESPECIFICAÇÃO & PARÂMETRO TÉCNICO
| - Recomendado combinar a tabela do equipamento de furo do diâmetro | ||||
| Diâmetro de furo (milímetros) | 200 | 300 | 350 | 400 |
| Máquina escavadora do adaptador (tonelada) | 6-12 | ≥12 | ≥15 | ≥20 |
| Diâmetro da tubulação de broca (milímetros) | 89 | 112 | 112 | 122 |
| Diâmetro mordido adaptável (milímetros) | 200 | 300 | 350 | 400 |
| Tamanho do compressor de ar (milímetros) | 3000x1800x2000 | 3500x1950×2030 | 3000x2100×2200 | 4486x2100x2180 |
| Peso do compressor de ar (quilogramas) | 3200 | 4800 | 5150 | 6000 |
| Poder do motor diesel (cavalos-força) | 260 | 395 | 500 | 550 |
| Deslocamento (m3/min) | 19 | 29 | 31 | 40 |
| - Tabela dos parâmetros da máquina escavadora ao furo de broca | |||
| Dimensão total (milímetros) | 5150x1200x860 | Pressão de ar comprimido (Mpa) | 0.8-1.2 |
| Peso (quilogramas) | 1100 | Fluxo da saída do ar comprimido (m3/min) | 15-40 |
| Máquina escavadora do adaptador (tonelada) | ≥6 | Meio de nivelamento do pó | Ar comprimido |
| Diâmetro de furo (milímetros) | 90-400 | Meio do impacto | Ar comprimido |
| Diâmetro da tubulação de broca (milímetros) | 76-122 | Frequência do impacto (hertz) | 27-47 |
| Comprimento de tubulação disponível da broca (m) | ≤3.7 | Energia do impacto (J) | 72-300 |
| Único comprimento avançado máximo (m) | 2,5 | Poder do impacto (quilowatts) | 3.24-15 |
| Profundidade máxima da perfuração | 30 | Velocidade rotatória (RPM) | 180-220 |
| Pressão de sistema hidráulico (Mpa) | ≥18 | Torque de gerencio máximo (N·m) | 8000N.M |
| Caudal do sistema hidráulico (L/MIN) | 80-100 | Poder giratório (quilowatts) | 4-6.9 |
| Meio epidêmico do sistema da pressão | Óleo L-HM46 hidráulico antiusura | ||
